Yangzhou Aiweite Electromechanical Co., Ltd. gradi dizel generatilie otvorenog tipa od 10 kVA do 2500 kVA na jednom integriranom osnovnom okviru, kombinirajući motor, alternator, hladnjak i upravljač u fiksnu instalacijsku platformu. Kao Kina Proizvođač dizelskih agregata otvorenog tipa , isporučujemo ove jedinice za tvorničke generatorske prostorije, industrijske i rudarske lokacije, udaljene terenske projekte i centralne elektrane gdje je dostupna ventilacija i gdje su ograničenja buke umjerena.
Što uključuje otvoreni dizel generatorski set

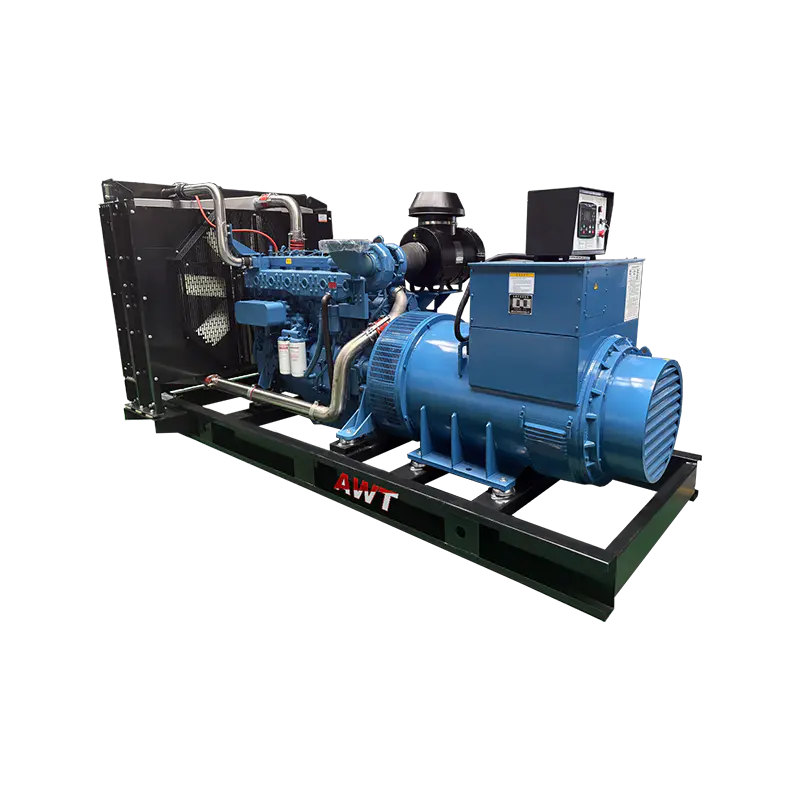

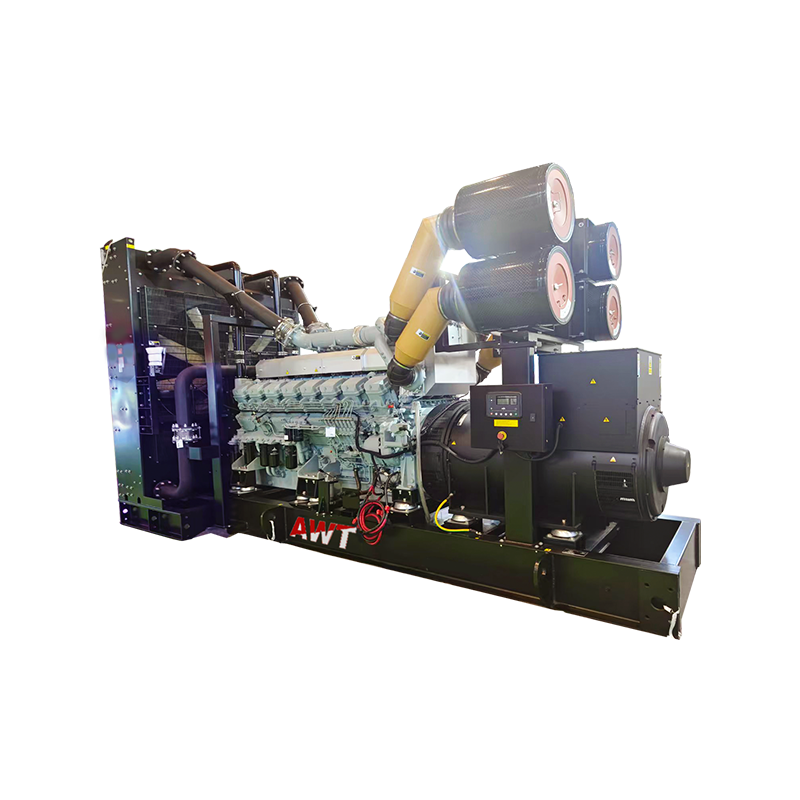

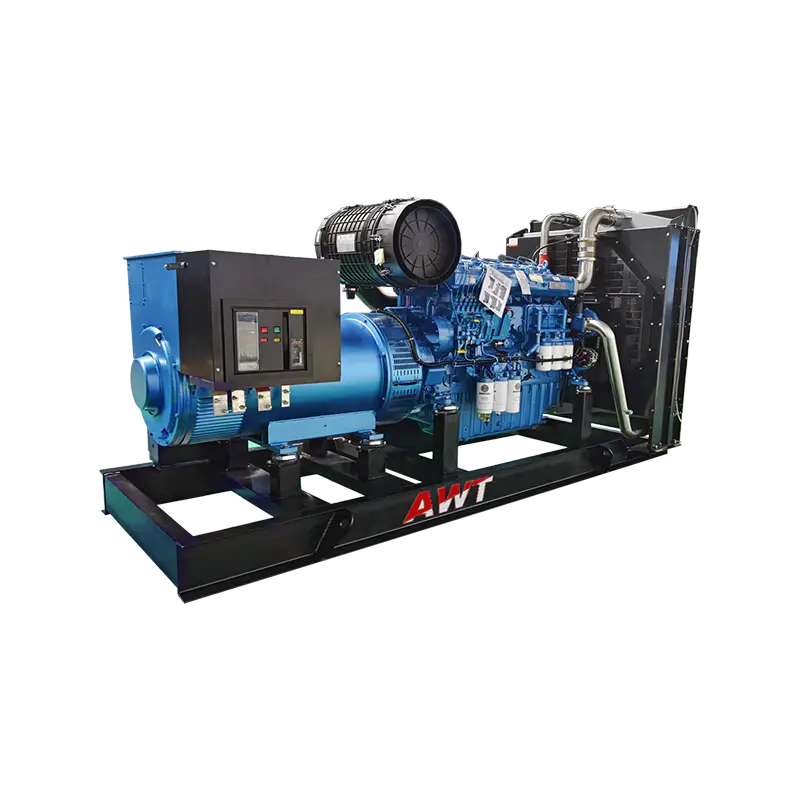

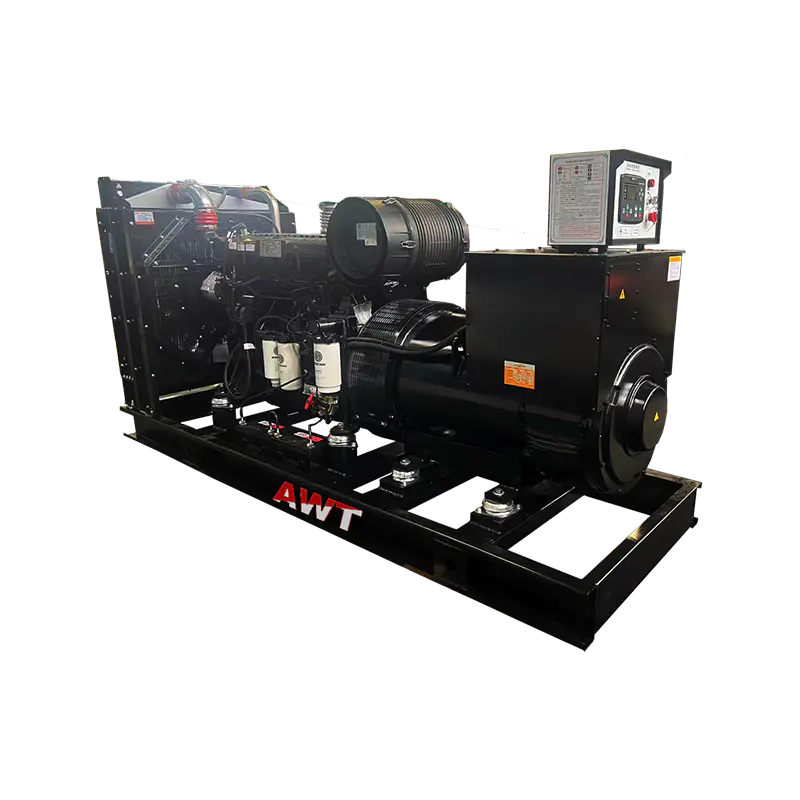

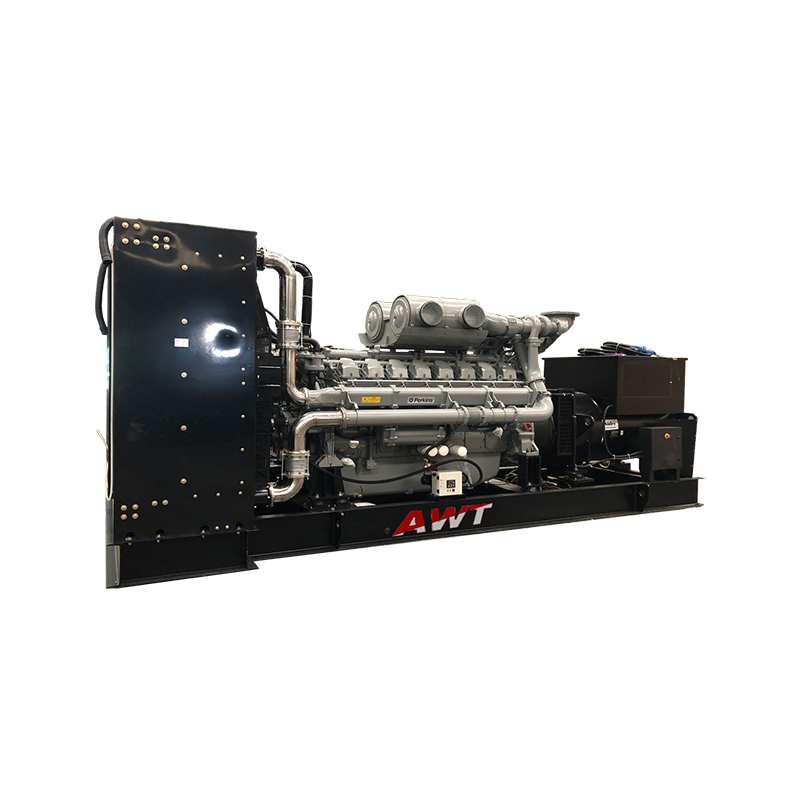

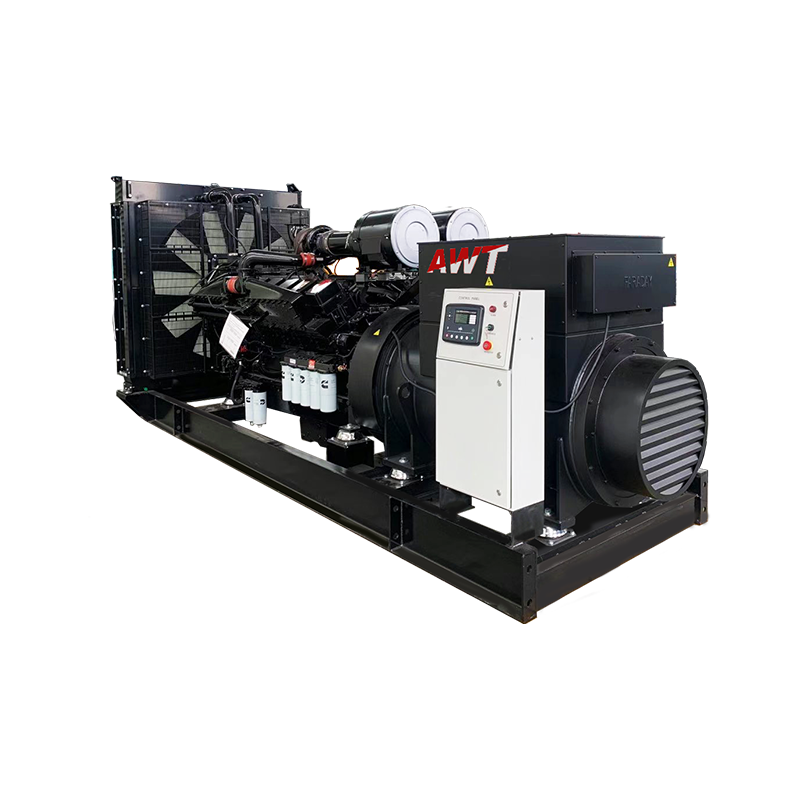

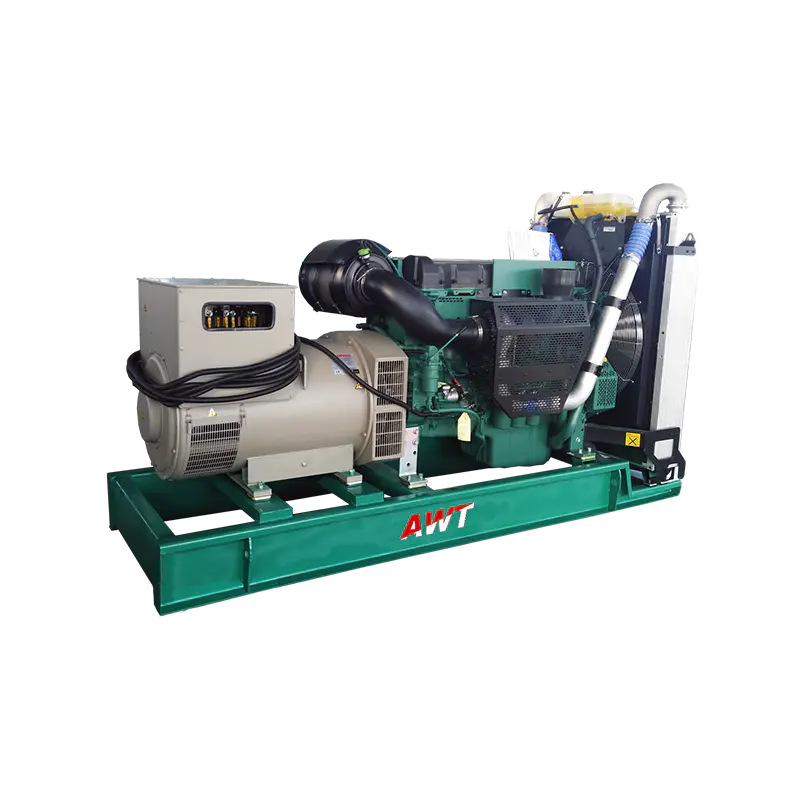

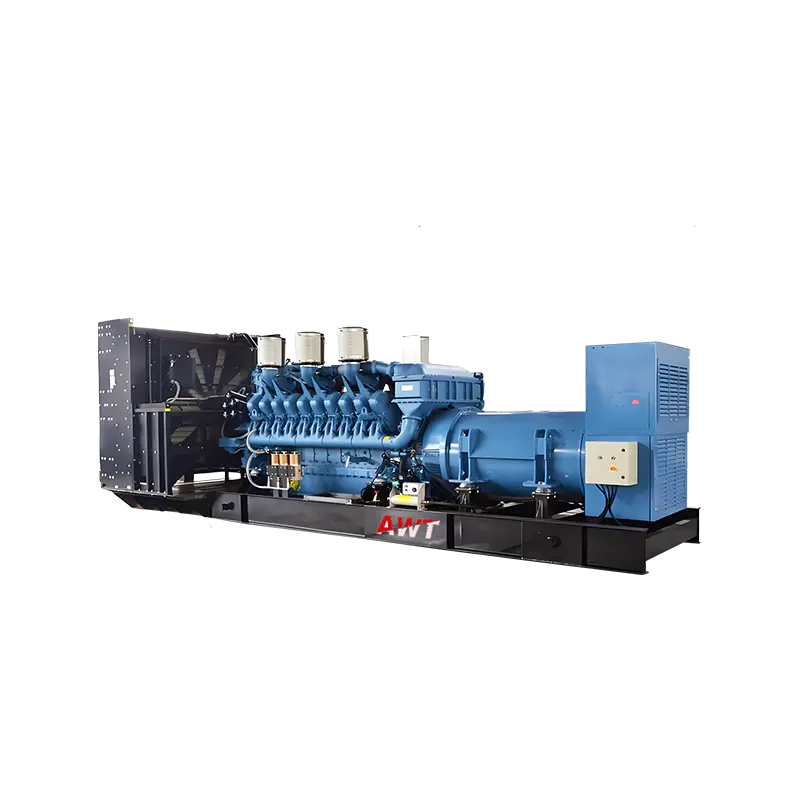

Set otvorenog tipa standardna je konfiguracija agregata bez tihe nadstrešnice ili vanjskog kućišta. Motor, alternator, hladnjak, kontroler i temeljni okvir ostaju potpuno izloženi, što održava toplinske puteve kratkim i omogućuje osoblju za održavanje izravan pristup svakoj servisnoj točki. Struktura odgovara fiksnoj unutarnjoj instalaciji ili dobro prozračenim vanjskim položajima zaštićenim posebnim vremenskim zaklonom.
Budući da nema kućišta koje bi ograničavalo raspored, otvoreni okvir rezervira prostor za veće spremnike goriva, paralelne upravljačke ormare i module daljinskog nadzora. Ova proširivost je razlog zašto se jedinice otvorenog tipa obično odabiru za elektrane s više jedinica i za projekte koji mogu povećati kapacitet u kasnijim fazama.
Raspon snage i opcije motora
Naš raspon otvorenog tipa pokriva 10 kVA do 2500 kVA. Unutar tog raspona sastavljamo komplete oko Cummins, Perkins, Weichai, Yuchai, Baudouin, MTU, Volvo, SDEC i Mitsubishi motora, usklađenih s alternatorima i kontrolerima odabranim za traženi napon, frekvenciju i profil opterećenja.
| Band snage | Tipična aplikacija otvorenog tipa | Fokus konfiguracije |
| 10 – 100 kVA | Radionice, mali pogoni, pripravnost za poslovne objekte | Kompaktni osnovni okvir, ploča za ručno ili automatsko pokretanje |
| 100 – 400 kVA | Industrijski parkovi, komunalna postrojenja, pogoni za preradu | AMF/ATS integracija, opcije većeg spremnika goriva |
| 400 – 1000 kVA | Rudnici, kemijska postrojenja, udaljena gradilišta | Osnovni okvir za teške uvjete rada, mogućnost daljinskog nadzora |
| 1000 – 2500 kVA | Centralne elektrane, paralelni rad s više jedinica | Paralelno upravljanje, raspodjela opterećenja, sinkronizirajuće ploče |
Odabir motora usklađen je s profilom rada. Usluga u pripravnosti, prvo napajanje i kontinuirani rad postavljaju različite zahtjeve za kapacitet hlađenja, raspored sustava goriva i odziv regulatora, tako da potvrđujemo radnu točku prije popravka modela motora.
Gdje se otvoreni setovi najbolje uklapaju
- Unutarnje fiksne generatorske sobe: tvornice, industrijski parkovi i komunalna postrojenja s ventilacijom na licu mjesta i mjerama za smanjenje buke.
- Industrijska i rudarska mjesta: mines, chemical plants and processing workshops where noise restrictions are loose and airflow is good.
- Projekti na udaljenom terenu: gradilišta, autoceste i željeznice gdje je pristup održavanju važniji od izgleda.
- Centralne elektrane: large installations using multiple units in parallel, where open frames simplify inspection and capacity expansion.
- Projekti prilagođavanja: rezervirani unutarnji prostor podržava nadogradnje otporne na eksploziju, zaštitu od korozije i velikog spremnika goriva.
Jedinice otvorenog tipa nisu namijenjene lokacijama osjetljivim na buku kao što su stambene zajednice, škole ili bolnice, a zahtijevaju zasebno sklonište ako se postavljaju na otvorenom. Gdje se ti uvjeti primjenjuju, naš Silent Type Diesel Generator Sets or Container Type Diesel Generator Sets osigurati odgovarajuće kućište.
Specifikacije koje oblikuju konfiguraciju
Setovi otvorenog tipa navedeni su oko električne i toplinske radne točke, a ne oko dimenzija kućišta. Sljedeći parametri određuju konačnu konstrukciju:
- Nazivna snaga i rad: pripravnost, glavna ili trajna vrijednost u kVA i kW na temperaturi okoline na lokaciji.
- Napon i frekvencija: 380–415 V / 50 Hz, 440–480 V / 60 Hz or other required combinations, with reconnectable alternator options.
- Hlađenje: hlađenje montirano na radijatore prilagođeno uvjetima okoline, s udaljenim rasporedom radijatora tamo gdje raspored prostorija to zahtijeva.
- Kontrola i zaštita: ručne, autostart, AMF ili paralelne upravljačke ploče sa zaštitnim kompletom potrebnim za instalaciju.
- Autonomija goriva: osnovni spremnik ili zasebni dnevni spremnik dimenzioniran za potrebne sate rada između punjenja.
- Odvod i ventilacija: usmjeravanje ispušnih plinova, odabir prigušivača i dimenzioniranje ulaza/ispuha zraka u prostoriji usklađeno sa službama za izgradnju.
Setovi su sastavljeni prema industrijskim standardima ISO 8528. Gdje projekt zahtijeva određenu marku motora, gradimo oko odgovarajuće platforme, uključujući Cummins pogonski dizel generatorski setovi i Perkins Powered Diesel Generator Sets.
Kontrole, automatizacija i paralelni rad
Control panels are configured around the required line interface. Osnovna ploča s automatskim pokretanjem pokriva pokretanje i isključivanje u slučaju nestanka struje; an AMF panel adds automatic transfer switching; paralelna ploča dodaje sinkronizaciju, dijeljenje opterećenja i pokretanje/zaustavljanje ovisno o opterećenju za stanice s više jedinica.
Moduli daljinskog nadzora mogu se dodati otvorenom okviru bez izmjene kućišta, što omogućuje kasniju integraciju sa sustavima upravljanja zgradom ili SCADA. Potvrđujemo komunikacijski protokol, postavljen alarm i mjerne točke prije izgradnje panela.
Installation, Commissioning and Acceptance
Setovi otvorenog tipa isporučuju se na integriranom osnovnom okviru s antivibracijskim nosačima. Instalacija zahtijeva ravne temelje, odgovarajuću ventilaciju prostorije, usmjeravanje ispušnih plinova u atmosferu i ispravan ulaz kabela u upravljačku ploču. Pružamo nacrte dimenzija i informacije o terminalima kako bi tim gradilišta mogao unaprijed pripremiti temelje i trase kabela.
Puštanje u pogon obuhvaća ispitivanje praznog hoda i opterećenja, provjeru postavki zaštite, provjere regulatora i regulacije napona i, gdje je primjenjivo, ispitivanja paralelne raspodjele opterećenja. Dokumentacija o prijemu slijedi dogovoreni raspored ispitivanja, a priručnici za rad i održavanje isporučuju se s jedinicom.
Quality Control Through Production
Aiweite proizvodi i instalira generatorske setove od 1 kVA do 2500 kVA od 2008. Napredna proizvodna oprema i strogo upravljanje kvalitetom primjenjuju se u cijeloj proizvodnji tako da svaki set zadovoljava važeće međunarodne standarde. Komponente motora, alternatora i kontrolera provjeravaju se u odnosu na potvrđenu konfiguraciju prije sastavljanja, a svaki dovršeni set radi prije slanja.
Maintenance and Serviceability
Otvorena konstrukcija glavna je prednost servisiranja: filtri, remeni, crijeva, senzori i električni priključci dostupni su bez skidanja ploča. Dnevne provjere, izmjene ulja i filtera, pregled rashladne tekućine i održavanje akumulatora slijede raspored proizvođača motora, a izloženi raspored skraćuje vrijeme pronalaženja kvara.
Podrška za rezervne dijelove prati platforme motora i alternatora korištene u izradi. Čuvamo konfiguracijski zapis za svaki set kako bi se zamjenski dijelovi mogli identificirati prema serijskom broju.
Informacije koje koristimo za konfiguraciju vašeg rješenja
Kako bismo pripremili konfiguraciju i ponudu, radimo s projektnim podacima u nastavku. Missing items are confirmed during technical review rather than assumed.
- Required power rating, duty class and site ambient temperature
- Napon, frekvencija, faza i mora li se alternator moći ponovno spojiti
- Preferirana marka motora, ako je navedena, i svi zahtjevi za emisiju
- Control mode: manual, auto start, AMF, parallel or remote monitoring
- Fuel autonomy target and tank arrangement
- Installation environment, ventilation and exhaust constraints
- Site altitude, seismic or corrosion conditions affecting materials
- Documentation, testing and acceptance requirements
Često postavljana pitanja
Can an open type set be installed outdoors?
Ne izravno. Izložene komponente nemaju zaštitu od prašine, kiše ili sunca, tako da je za vanjsku instalaciju potreban poseban zaklon od vremenskih uvjeta ili prebacivanje na spremnik ili jedinicu tihog tipa.
What power range do you build in open type configuration?
Gradimo setove otvorenog tipa od 10 kVA do 2500 kVA, s platformama motora uključujući Cummins, Perkins, Weichai, Yuchai, Baudouin, MTU, Volvo, SDEC i Mitsubishi.
Can the set be upgraded for parallel operation later?
Da. Otvoreni okvir rezervira prostor za paralelne upravljačke ormare i opremu za sinkronizaciju, tako da se instalacija s jednom jedinicom može proširiti na stanicu s više jedinica u kasnijoj fazi.
How is noise handled if the site has limits?
Open type sets have no sound insulation. Where noise limits apply, we supply silent type or container type sets instead, or the site provides acoustic treatment for the generator room.
What documentation is supplied with the unit?
Each set is delivered with operating and maintenance manuals, a configuration record and the test documentation agreed for the project.
